トラ再走計画・リアサスペンション / 番外編 2

トラ再走計画 妖怪ガレージ・整備日記

オートバイ各部のフリクション(摩擦/摺動抵抗)を少なくする事は、オートバイ本来の正しい動きを引き出して、素直な操縦性や運動特性の実現には欠かせない大切な事だ。
しかし、一般的な整備工場で行われる整備作業では重視されず、時には部品メーカーでさえ全く無視している現状では、新車を含む殆どのオートバイは本来の動きや実力を発揮していないと言える。

そんな現状に背を向け、ひたすらフリクション低減の作業は、求道者と言うべきか? 単なる“おたく” なのだろうか ??


『 かわいそうな ピロボール 』

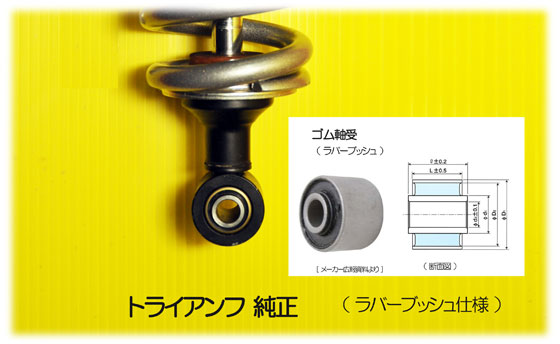

リアサスペンションユニットは、その上下部分を車体に固定されていて、その固定部は殆どのオートバイの純正仕様では「 ラバーブッシュ(ゴムブッシュ)」タイプの軸受だ。

f:id:youkaidaimaou:20170220213328j:plain

この 「ラバーブッシュ」は軸受部の周りをゴム製品(ブッシュ)で支える形式で、そのメリットは メインテナンスフリー(整備出来ない)性と廉価性だけだ。

逆にデメリットは二つある。
一つ目は、その固定軸部には 軸周りに回転する力や 軸を前後左右の方向にねじる力が加わっているが、それらの力によって ダンパーロッドやダンパーピストンに曲げ応力が働くため、フリクションが発生し易くダンパー本来の動きが阻害される事だ。
二つ目は、ゴムが介在する分だけ、車体側とサスペンションユニット側との間で動きにズレが必ず出るため、正しい動きを求める者にとってはやっかいな存在だ。

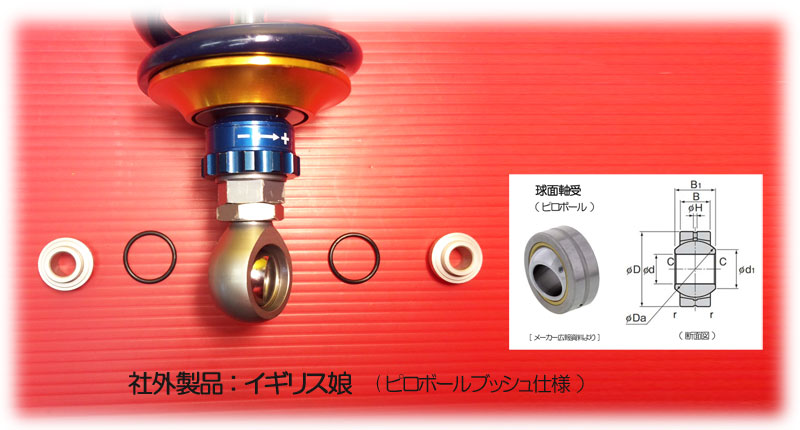

そんなデメリットを解消できる機構の代表格が「 ピロボール(軸受 / ジョイント)」だ。
「 ピロボール(軸受)」は 球面軸受とも云い、軸受は球体になっていて、その周囲の保持部に支えられた球体は自由に回転が出来るし、前後左右にねじる力にも回転し、曲げ応力が発生しにくいので、フリクションは発生し難くてダンパー本来の働きが実現できるのだ。

その上、ゴムは一切介在せず、ほぼダイレクトにサスペンションユニットが活躍できる優れモノだから、モータースポーツの世界では特に四輪車で多用され、オートバイの場合も 社外製高額サスペンションユニットで広く採用されている。

f:id:youkaidaimaou:20170220213415j:plain

しかしだ、その本来の能力を発揮しているかと言えば、その重要性を殆ど理解されず正しく整備されず、精密部品ゆえに本来の動きが出来なくなったり固着してしまっている場合もあるから悲惨だ。

実は、トラ君用に仕様変更とオーバーホール(分解整備)を依頼したサスペンションユニット:「イギリス娘」もかわいそうな状態だったのだ。


『 イギリス娘の正しいしつけ 』

実家に戻ってオーバーホールされて帰ってきた「イギリス娘」を見てみれば、ピロボール部の汚れは確かに洗浄してあったが、洗浄したまま、つまり十分に給脂されていない !!! (シンジラレヘン)

その上、生まれつきピロボール周囲の部品の加工精度がとても悪くて、ピロボール部横の Oリング装着部の内径が 上下左右4か所とも異なり、最大 2mm以上の誤差があるのに、装着された Oリングは全て同じサイズで、しかも Oリングを組み込むと 肝心の ピロボールの動きが大きく制限されてしまう構造だから困ったものだ。

そこで、無い頭を絞って解決策を練ってみた。

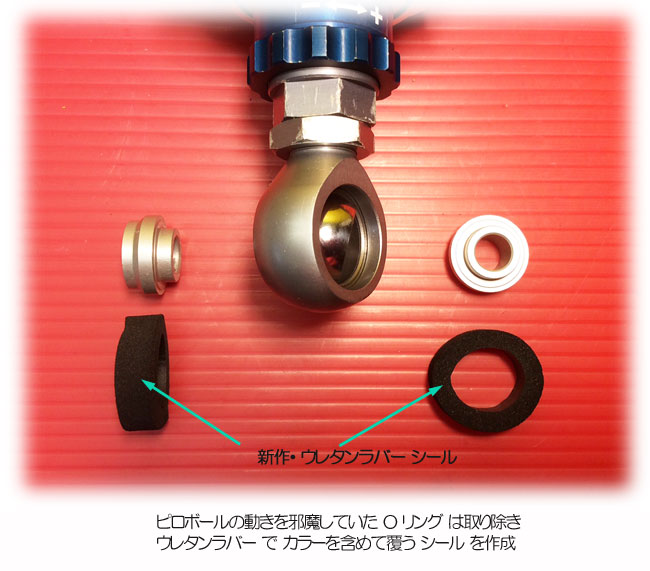

先ずは、大して役に立っていない Oリング を取り去って、ピロボールに本来の自由な動きをさせてやる。

f:id:youkaidaimaou:20170220213454j:plain

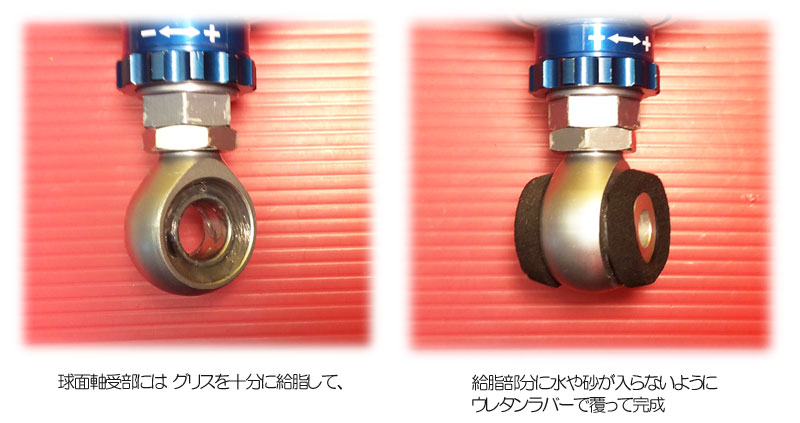

次に、ピロボール内部の隅々までたっぷりと グリスで給脂してあげる。
そして、そのままでは グリスが漏れ出易いので、ウレタンラバーで軸受部外周をすっぽり覆う特製のシールを作成した。

f:id:youkaidaimaou:20170220213532j:plain

特製のシールがどの程度活躍してくれるかは分からないけど、取付け部は左右からプレートではさみ込む形だから、結構長く活躍してくれるだろうし、最長で 5 ~ 6000 ㎞ 頑張ってくれればよい。

これで、少しは フリクション減ったかな?
減ってくれているといいのだが ・・・ 。
